Μονοκύλινδρος υδραυλικός κωνικός θραυστήρας σειράς GP

Η Hongxu Machinery Co., Ltd., επαγγελματίας κατασκευαστής εξοπλισμού επεξεργασίας στερεών υλικών, παρουσιάζει με υπερηφάνεια τον μονοκύλινδρο υδραυλικό κωνικό θραυστήρα της σειράς GP. Αυτή η σειρά θραυστήρων μπορεί να επεξεργαστεί σκληρά υλικά όπως ο γρανίτης, είναι κατάλληλη για δευτερογενή έως τεταρτοταγή σύνθλιψη και επιτρέπει την εναλλαγή πολλαπλών θαλάμων αντικαθιστώντας εξαρτήματα που φθείρονται. Η συντήρηση είναι επίσης απλή. Με την ολοκληρωμένη εξυπηρέτηση μετά την πώληση της Hongxu Machinery, αυτή η σειρά θραυστήρων εξασφαλίζει σταθερή και αποτελεσματική λειτουργία για επιχειρήσεις εξόρυξης άμμου μεσαίου έως μεγάλου μεγέθους.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Περιγραφή προϊόντος

Ο μονοκύλινδρος υδραυλικός κωνικός θραυστήρας της σειράς GP παίρνει έναν ηλεκτροκινητήρα ως πηγή ενέργειας. Χρησιμοποιεί έναν οριζόντιο άξονα και γρανάζια για τη μετάδοση ισχύος, που οδηγεί το έκκεντρο χιτώνιο να περιστρέφεται. Στη συνέχεια, αυτή η περιστροφή κάνει τον τοίχο σύνθλιψης να κάνει μια έκκεντρη ταλαντευόμενη κίνηση. Κατά τη διάρκεια των εργασιών σύνθλιψης, εμφανίζεται μια περιοδική αλλαγή στην απόσταση μεταξύ του τοιχώματος σύνθλιψης και του τοιχώματος της γνάθου, επιτυγχάνοντας έτσι συνεχή συμπίεση και σύνθλιψη σκληρών υλικών όπως γρανίτης, μετάλλευμα και βότσαλα ποταμών, ολοκληρώνοντας την επεξεργασία από πρώτες ύλες σε τελικά προϊόντα που πληρούν τις απαιτήσεις μεγέθους σωματιδίων. Ο εξοπλισμός υιοθετεί αρθρωτό σχεδιασμό. Η ίδια κύρια μονάδα μπορεί να εναλλάσσεται μεταξύ διαφορετικών τύπων θαλάμου για χονδρό, μεσαίο και λεπτό θρυμματισμό απλώς αντικαθιστώντας τα ανθεκτικά στη φθορά εξαρτήματα. Επιπλέον, η θύρα εκφόρτισης μπορεί να ρυθμιστεί δυναμικά με υδραυλική πίεση ενώ ο εξοπλισμός λειτουργεί. Σε συνδυασμό με μηχανικά επεξεργασμένα εξαρτήματα ακριβείας, ανθεκτικά στη φθορά (δεν απαιτείται συσκευασία για εγκατάσταση), αυτό απλοποιεί σημαντικά τη λειτουργία και τη συντήρηση, καθιστώντας το κατάλληλο για τις ανάγκες σύνθλιψης πολλαπλών διεργασιών μεγάλων και μεσαίου μεγέθους επιχειρήσεων άμμου και χαλίκι και εξόρυξης.

Τεχνικές παράμετροι

μοντέλο	κοιλότητα	Θύρα τροφοδοσίας (mm)	Μέγιστο μέγεθος σωματιδίων τροφοδοσίας (mm)	Ελάχιστη εκκένωση υλικού (mm)			Μέγιστη εκφόρτιση (mm)			Ισχύς κινητήρα (KW)	Βάρος κύριας μονάδας (kg)
μοντέλο	κοιλότητα	Θύρα τροφοδοσίας (mm)	Μέγιστο μέγεθος σωματιδίων τροφοδοσίας (mm)	κτύπημα	κτύπημα	κτύπημα	κτύπημα	κτύπημα	κτύπημα
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Τα στοιχεία της παραγωγικής ικανότητας στον πίνακα είναι μόνο για αναφορά και ισχύουν μόνο για γρανίτη μέσης σκληρότητας με χύδην πυκνότητα 1,6 t/m³ όταν ο θάλαμος σύνθλιψης είναι γεμάτος. Οι έξοδοι αναφοράς για άλλα υλικά μπορούν να προσεγγιστούν με μετατροπή της χύδην πυκνότητας.

Διαφορετικοί τύποι θαλάμων και διαδρομές έχουν διαφορετικά εφαρμόσιμα εύρη θυρών εκκένωσης. Βρείτε το επιτρεπόμενο μέγεθος θύρας εκκένωσης στον κύριο πίνακα παραμέτρων και συνδυάστε το με την αναφορά ικανότητας παραγωγής. Η μέγιστη εκκένωση θα αυξηθεί καθώς φθείρονται το τοίχωμα σύνθλιψης και το τοίχωμα του θαλάμου λείανσης.

Δομική Ανάλυση

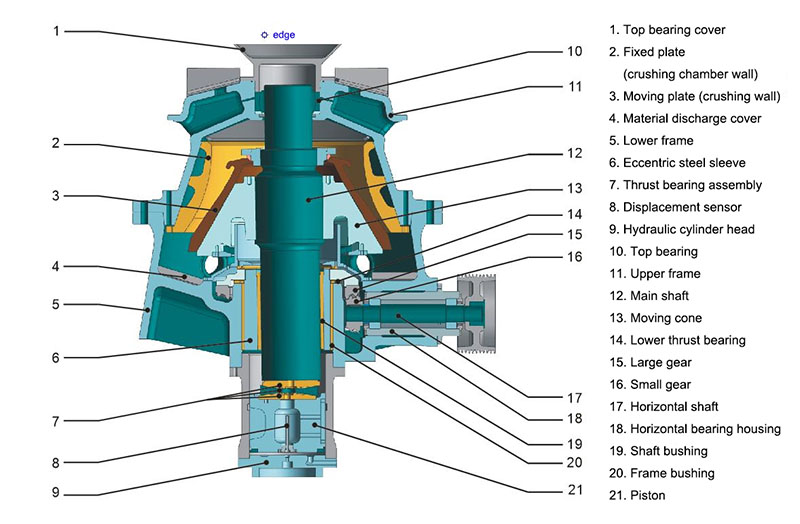

Αυτό το διάγραμμα δείχνει τη δομή του μονοκύλινδρου υδραυλικού κωνικού θραυστήρα της σειράς GP, ο οποίος αποτελείται κυρίως από ένα κάλυμμα πάνω ρουλεμάν, μια σταθερή πλάκα (τοίχωμα σιαγόνας), μια κινούμενη πλάκα (τοίχος σύνθλιψης), ένα πλαίσιο, ένα έκκεντρο χαλύβδινο χιτώνιο, ένα υδραυλικό σύστημα και εξαρτήματα μετάδοσης.

GP series single-cylinder hydraulic cone crusher

Χαρακτηριστικά προϊόντος

1. Προσαρμοστικότητα πολλαπλών θαλάμων: Η ίδια κύρια μονάδα μπορεί να εναλλάσσεται μεταξύ χονδροειδών, μεσαίων και λεπτών θαλάμων σύνθλιψης απλώς αντικαθιστώντας εξαρτήματα ανθεκτικά στη φθορά. Καλύπτει σενάρια δευτερογενούς έως τεταρτοταγούς σύνθλιψης και ταιριάζει ευέλικτα σε διαφορετικές απαιτήσεις διεργασίας.

2.Εξαιρετικό σχήμα σωματιδίων τελικού προϊόντος: Ο θραυστήρας έχει μια βελτιστοποιημένη δομή θαλάμου σύνθλιψης, λογική συχνότητα σύνθλιψης και εκκεντρότητα. Όταν συνδυάζεται με την αρχή της πολυεπίπεδης σύνθλιψης, παράγει τελικά προϊόντα με ομοιόμορφο μέγεθος σωματιδίων και κανονικό σχήμα σωματιδίων, τα οποία πληρούν τα πρότυπα αδρανών υψηλής ποιότητας.

3. Εξαιρετική απόδοση χωρητικότητας: Ένα στιβαρό πλαίσιο υποστηρίζει τη λειτουργία υψηλής ισχύος και ο σχεδιασμός μεγάλης εκκεντρότητας αυξάνει περαιτέρω την απόδοση υλικού, επιτρέποντας σταθερές εργασίες σύνθλιψης μεγάλου όγκου.

4. Ελεγχόμενο συνολικό κόστος: Ο βελτιστοποιημένος σχεδιασμός θαλάμου και τα υψηλής ποιότητας ανθεκτικά στη φθορά εξαρτήματα μειώνουν την κατανάλωση χάλυβα μονάδας. Οι τρόποι σύνθλιψης σε στρώσεις και πλήρους τροφοδοσίας βελτιώνουν τη χρήση του εξοπλισμού και ελέγχουν αποτελεσματικά το κόστος παραγωγής.

5. Βολική και αποτελεσματική λειτουργία και συντήρηση: Η θύρα εκκένωσης του θραυστήρα υποστηρίζει δυναμική υδραυλική ρύθμιση. Μπορείτε να το ρυθμίσετε στην ιδανική ισχύ με ένα κουμπί όταν λειτουργεί ο θραυστήρας. Τα ανθεκτικά στη φθορά εξαρτήματά του είναι επεξεργασμένα με ακρίβεια, επομένως δεν χρειάζεται να χρησιμοποιείτε πληρωτικό κατά την τοποθέτησή τους. Αυτό επιτρέπει τη γρήγορη αντικατάσταση των εξαρτημάτων και μειώνει σημαντικά τον χρόνο ακινητοποίησης.

6. Υψηλός βαθμός αυτοματισμού: Ο θραυστήρας είναι εξοπλισμένος με σύστημα ελέγχου PLC. Τα δεδομένα λειτουργίας και η κατάσταση του εξοπλισμού εμφανίζονται στην οθόνη αφής σε πραγματικό χρόνο. Η λειτουργία είναι εύκολη και κατανοητή. Οι μεγάλες γραμμές παραγωγής μπορούν να λειτουργούν πλήρως αυτόματα, γεγονός που μειώνει την ανάγκη για χειρωνακτική εργασία.

Εγγύηση μετά την πώληση

Η Hongxu Machinery προσφέρει πλήρη υποστήριξη μετά την πώληση για τον μονοκύλινδρο υδραυλικό κωνικό θραυστήρα της σειράς GP. Η επαγγελματική ομάδα της εταιρείας μπορεί να ανταποκριθεί γρήγορα σε ανάγκες όπως η εγκατάσταση εξοπλισμού και η επιδιόρθωση σφαλμάτων μηχανήματος. Η ομάδα παρέχει επίσης οδηγίες για την αντικατάσταση εξαρτημάτων ανθεκτικών στη φθορά και προσφέρει τακτικές υπηρεσίες επιθεώρησης. Επιπλέον, η ομάδα θα βελτιστοποιήσει τις παραμέτρους του εξοπλισμού με βάση τις συνθήκες παραγωγής των πελατών για να διασφαλίσει ότι ο εξοπλισμός λειτουργεί σταθερά και αποτελεσματικά για μεγάλο χρονικό διάστημα.
